电路分析·第2章练习
- 已知某电路有 $n$ 个结点，$b$ 条支路，则可以针对该电路列写（$n-1$）个相互独立的 KCL 方程和（$b-n+1$）个相互独立的 KVL 方程。
- 在平面电路中，相互独立的 KVL 方程数等于（网孔个数）。
- 已知某电路有 $n$ 个结点，$b$ 条支路，若采用支路电流法时，需要求解以（支路电流）为变量的（$b$）个独立方程。因此，支路电流法适用于（支路数不多）的电路分析。
- 列写网孔电流方程时，自电阻（恒正），互电阻看关联的两个回路电流方向，规律是（同正反负）；等效电压源看参考方向，规律是（非关联为正）（关联为负）。
- 网孔电流方程实际上指的是（以网孔电流为变量的 KVL 方程）。
- 列写结点电压方程时，自电导（恒正），互电导（恒负）；等效电流源则是（流入为正）（流出为负）。
- 结点电压法和网孔电流法选用的基本依据为是：网孔少、结点多，用（网孔电流法），结点少、网孔多，用（结点电压法）。
- 支路电流法的运用，参考：作业、习题、例题。

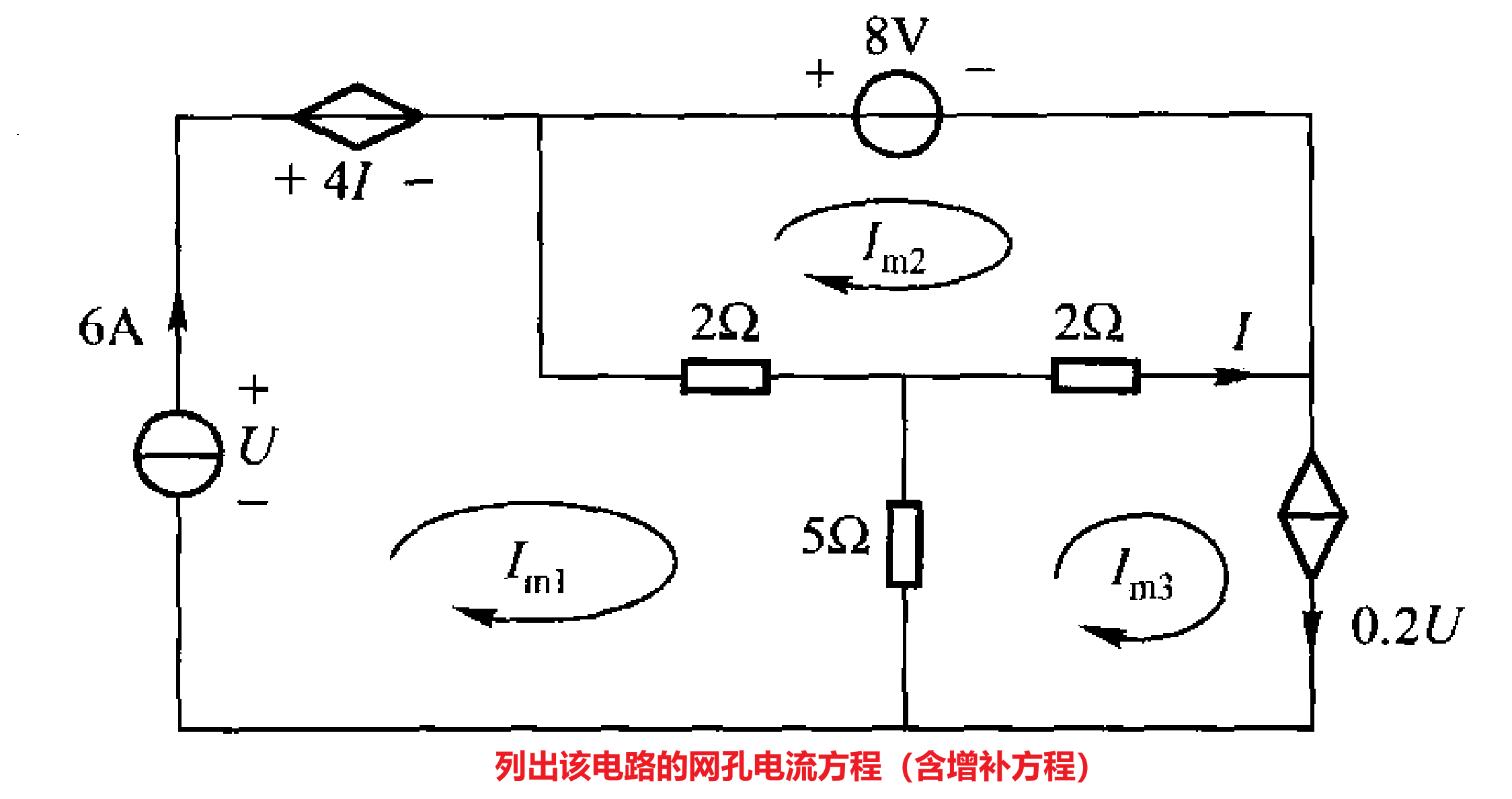

- 网孔电流法的运用，参考：作业、习题、例题。

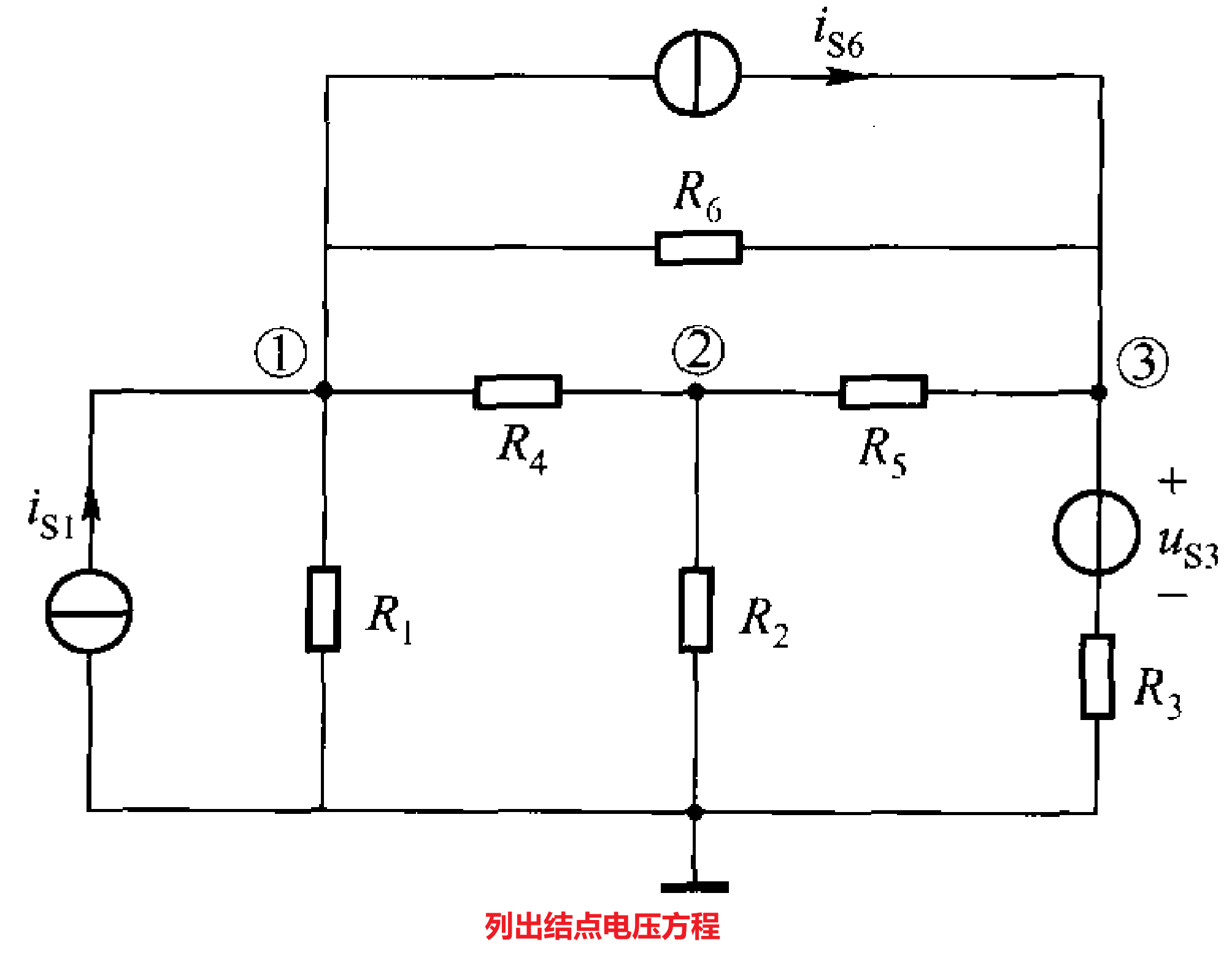

- 结点电压法的运用，参考：作业、习题、例题。
