电路分析·第5章练习
- 构成三相电路的三个要素是（三相电源）（三相输电线）（三相负载）。
- 构成对称三相电路的三个条件是（对称三相电源）（阻抗相同的三相输电线）（对称三相负载）。
- 对称三相电源是由三个（同频率）（等幅值）（初相依次滞后 $120^{\circ}$）的正弦电压源连接成星形或者三角形的电源。
- 在对称三相电源中，已知 A 相的电压相量式为 $\dot{U}_{\mathrm{A}} = U\angle{0^{\circ}}$。若ABC三相为正相序，则 $\dot{U}_{\mathrm{B}} = $（$U\angle{-120^{\circ}}$），$\dot{U}_{\mathrm{C}} = $（$U\angle{120^{\circ}}$）。
- 在 Y 连接的三相电源中，三个相电压之和为（0），三个线电压之和为（0），线电压的模为相电压模的（$\sqrt{3}$）倍，每个线电压的辐角比其相电压辐角（超前 $30^{\circ}$）。
- 在 $\Delta$ 连接的三相电源中，线电压与相电压（相等）。
- Y 连接的三相电源（有）中性点，$\Delta$ 连接的三相电源（没有）中性点。
- 相线俗称（火线），中性线俗称（零线）。
- 三相电路共有五种连接方式，其中为三相四线制的是（$Y_{\mathrm{N}}-Y_{\mathrm{n}}$），采用三相三线制的是（$Y-Y$）（$Y-\Delta$）（$\Delta-Y$）（$\Delta-\Delta$）。
- 在使用 $Y_{\mathrm{N}}-Y_{\mathrm{n}}$ 连接的对称三相电路中，中性线可视作（开路）或者（短路），因此其分析方法 $Y-Y$ 连接的相同，它们的（负载相电压）和（电源相电压）相等、（负载线电压）与（电源线电压）相等。
- 在使用 $Y-\Delta$ 连接的对称三相电路中，（负载相电压）（负载线电压）和（电源线电压）三者相等；线电流的模为对应相电流模的（$\sqrt{3}$）倍，线电流的辐角比其相电流的辐角（滞后 $30^{\circ}$）。
- 不对称三相电路会出现（中性点移位）现象。
- 采用三相四线制时，任意一相负载发生开路或者短路故障时，其他两相负载（能）继续正常运行。
- 当不存在中性线或者中性线开路故障时，任意一相负载短路故障，会使另外两相分别与短路火线构成回路，则单相负载承受的电压（变大）；任意一相负载开路故障，会使另外两相构成串联回路，则单相负载承受的电压（与负载阻抗成正比）。
- 对称三相电路的总有功功率计算公式有两个，采用相电压和相电流表示时，计算公式为（$P=3U_pI_p\cos\varphi$）；采用线电压和线电流表示时，计算公式为（$P=\sqrt{3}U_lI_l\cos\varphi$）。
- 运用一相计算法分析对称三相电路，参考：作业、习题、例题。

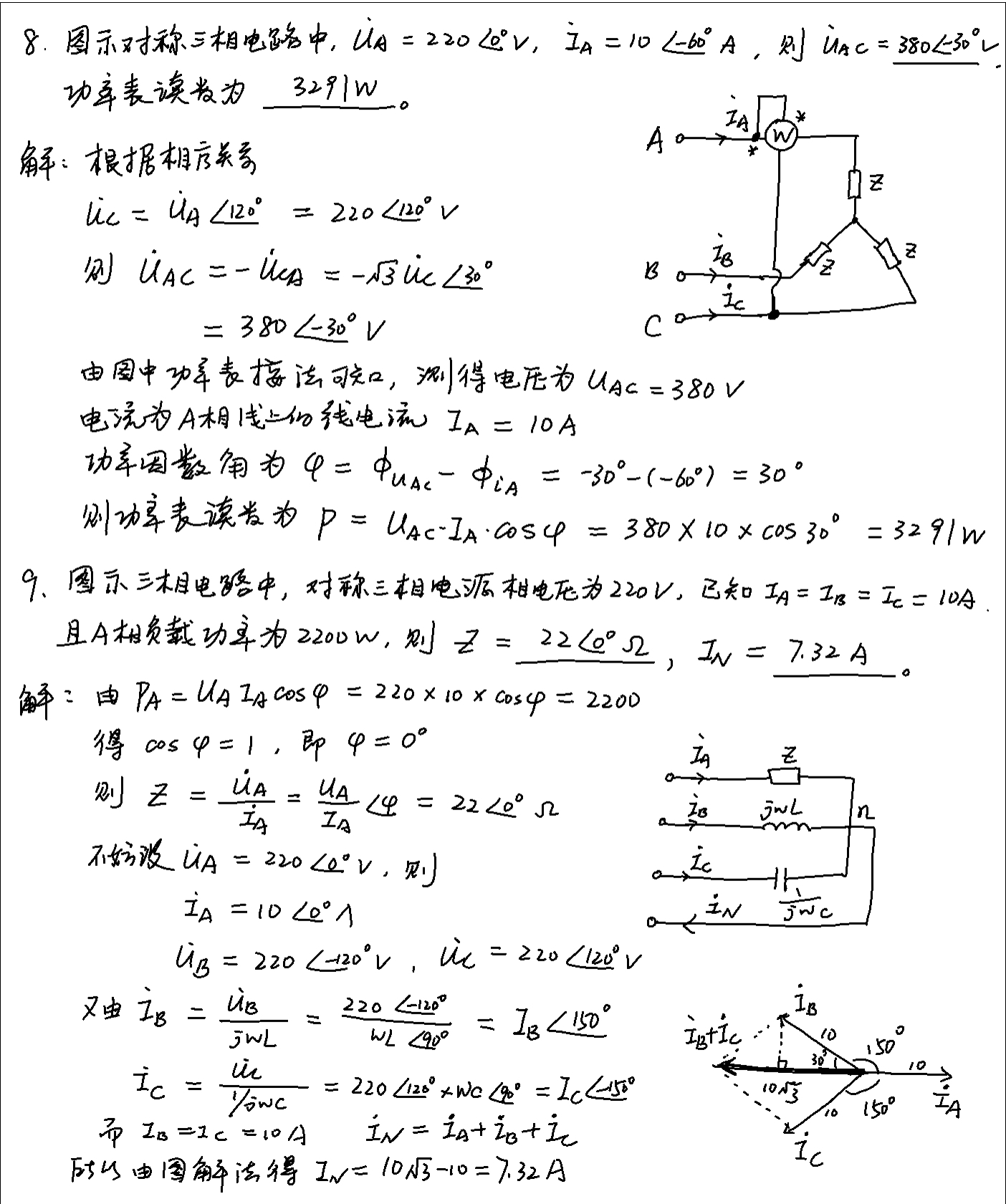

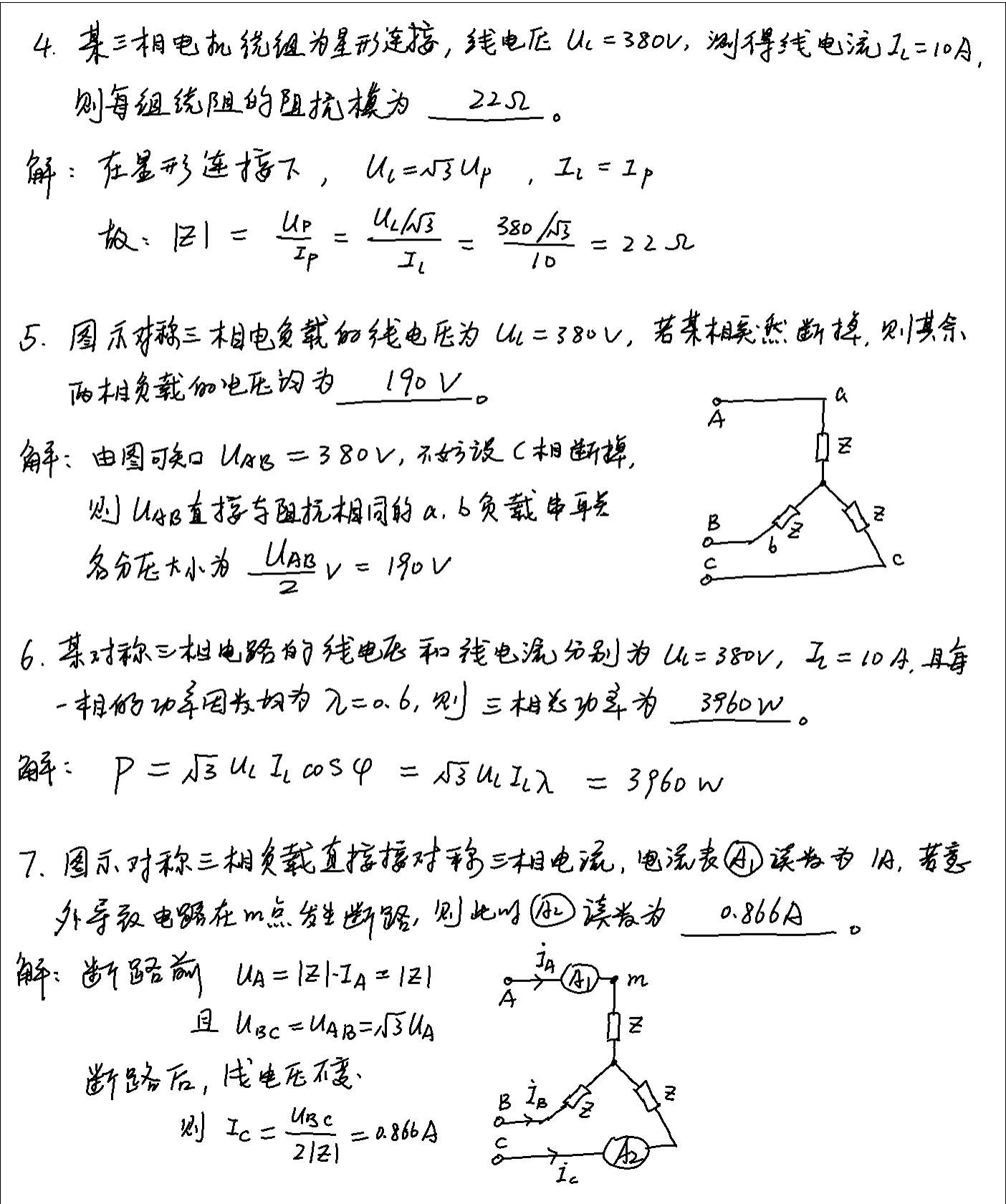

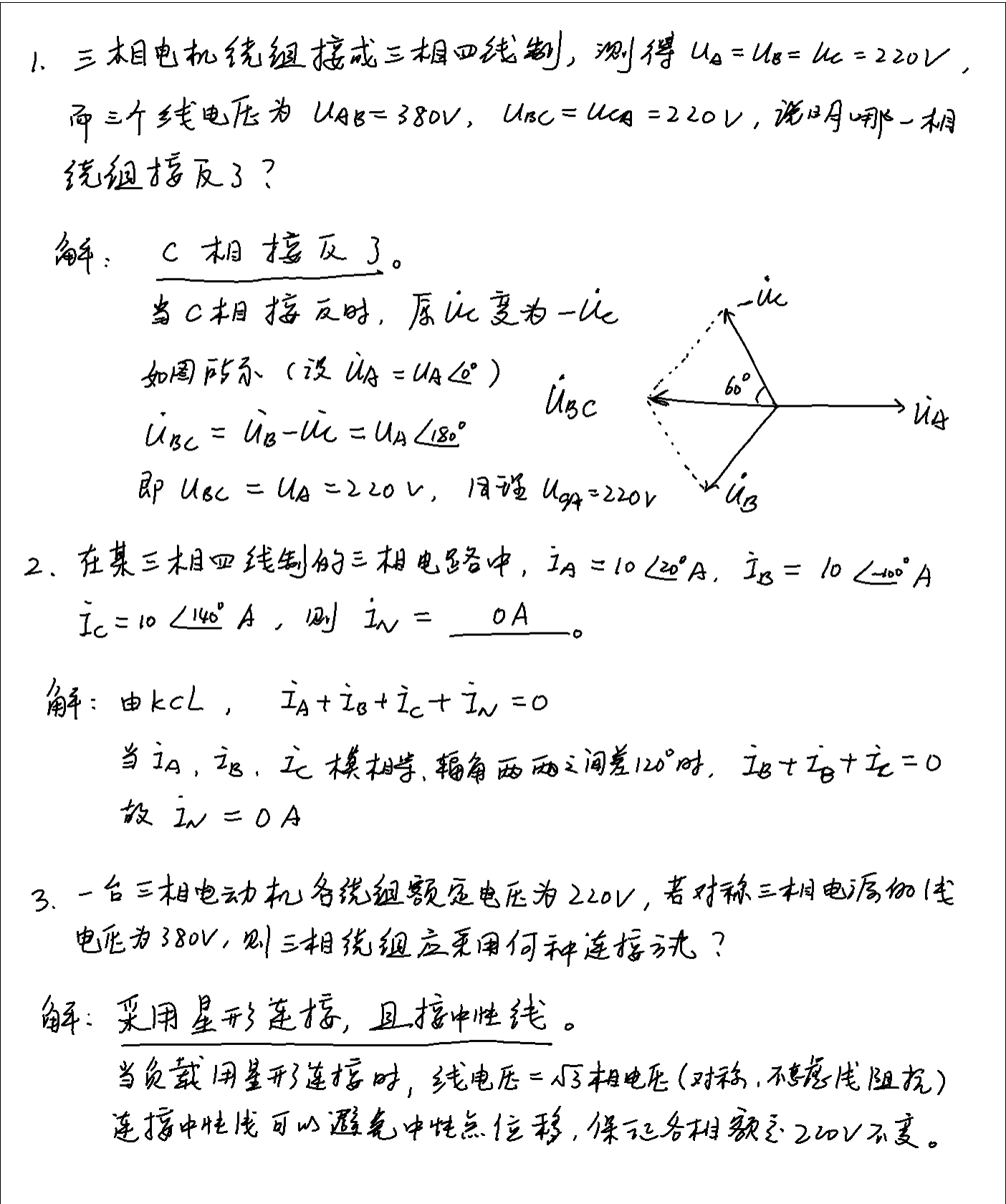

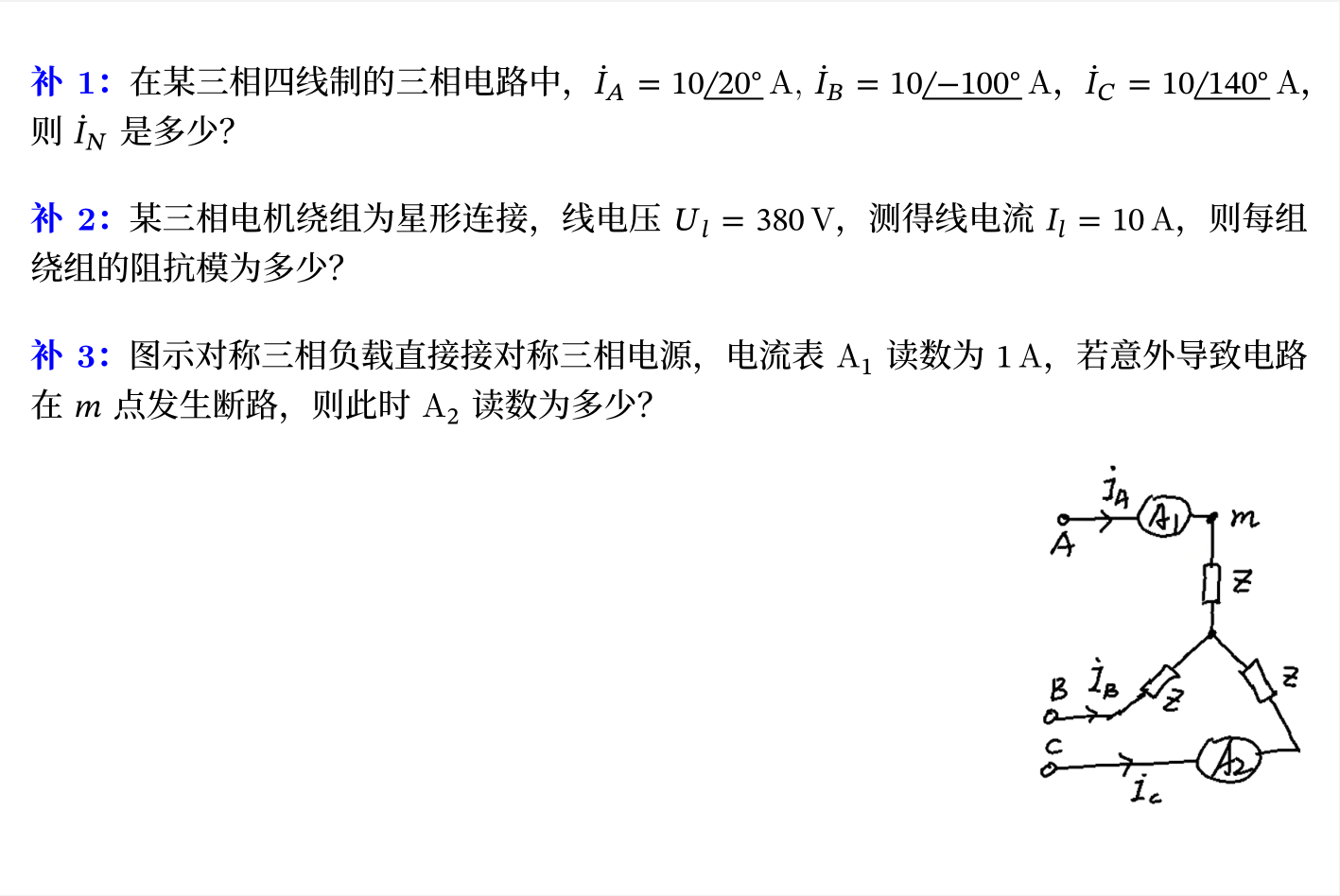

其他练习题补充
